印刷包裝智能工廠及機器人應用實踐分享

隨著中國制造業轉型升級的加速，智能工廠建設成為企業提升競爭力的關鍵。本文以許昌裕同智能工廠為例，深入探討了印刷包裝行業智能工廠的建置思路、機器人應用實踐以及取得的成效，分析了中國制造業現狀及機器人應用的廣泛性，闡述了裕同集團智能工廠的多維架構、建置框架、運營思路，詳細介紹了許昌裕同智能工廠的具體案例。最后總結了智能工廠項目實施的關鍵因素和常見誤區，為印刷包裝行業及其他制造業企業智能工廠建設提供了有益的借鑒和參考。

在當今全球制造業競爭日益激烈的背景下，中國制造業正面臨著人口紅利消失、勞動力成本上升、國際貿易摩擦加劇等諸多挑戰，傳統的依靠廉價勞動力和大規模生產的發展模式已難以為繼。與此同時，新興技術如大數據、云計算、人工智能等的快速發展，為制造業的轉型升級提供了新的機遇。智能工廠作為智能制造的核心載體，正逐漸成為制造業企業提升生產效率、產品質量和企業競爭力的重要手段。印刷包裝行業作為制造業的重要組成部分，也在積極探索智能工廠建設之路，以適應市場變化和客戶需求的多樣化。本文將通過分析深圳市裕同包裝科技股份有限公司（以下簡稱“裕同集團”）許昌裕同智能工廠的實踐案例，探討印刷包裝行業智能工廠建設的經驗與啟示。

中國制造業現狀及機器人應用

中國制造業正處于從“大而不強”向高質量發展的轉型階段。隨著“人口紅利”逐漸向“人才紅利”轉變，年輕人對傳統制造業崗位的興趣降低，同時，第三產業的快速發展也對制造業勞動力市場產生了沖擊，導致制造業基礎工人短缺。此外，東南沿海制造業的快速崛起，產業外移加速，國際貿易摩擦不斷升級，使得中國制造業的傳統競爭優勢逐漸減弱。在“微笑曲線”理論下，大部分制造業企業仍集中在附加值較低的組裝業或代工環節，面臨著產品庫存積壓、原材料成本上漲、客戶降價要求等諸多問題，亟需通過轉型升級來提升自身的競爭力。

在此背景下，機器人技術在制造業中的應用得到了廣泛的關注和推廣。機器人具有高效、精準、穩定的特點，能夠在多種復雜環境下完成各種任務，如焊接、噴涂與表面處理、機加工操作等。在印刷包裝行業，機器人主要應用于質量檢測、維護與預測性維護、倉儲與物流、裝配組裝、物料搬運上下料、包裝碼垛、協作作業等環節，通過搭載視覺系統、傳感器等設備，實現對產品缺陷的檢測、設備狀態的監測、物料的自動化搬運和分揀等功能，有效提高了生產效率和產品質量，降低了人工成本和勞動強度。

裕同集團智能工廠建置構思

裕同集團作為行業領先的品質包裝方案商，自成立以來一直致力于為客戶提供創新的一站式包裝解決方案和可持續智造服務。在智能工廠建設方面，裕同集團提出了智能制造多維架構，涵蓋 6 大績效目標、5 大升級步驟、4 大業務主體、7 大關鍵技術和 4 大“支撐人才”。其中，4 大“支撐人才”分別指工業工程、自動化、信息化、行業專家。工業工程被視為企業的“大腦”，負責從企業定位、預期規模、行業特性及產品工藝流程等角度，對企業資源進行整體規劃；自動化則如同“四肢”，主要解決提質增效、機器換人的問題；信息化是“中樞神經”，通過打通各環節信息壁壘，實現軟硬結合，將“大腦”指派的各項工作傳達到“四肢”，由各部門協同完成生產作業；而行業專家則是“血液”，是各單位資深員工，他們熟悉業務痛點難點，將業務重點及解決方案融入智能工廠建設中，發揮著至關重要的作用。

在智能工廠建置框架上，裕同集團以 MES系 統 為 中 心， 鏈 接 ERP 系 統， 通 過 與 MES、WMS、AGV、SCADA 等系統間的相互協作，實現了供應商來料、原物料入庫、車間加工、成品入庫的全流程數據實時采集和倉庫透明化管理，以及廠內 AGV 的自動搬運，完成了業務流、信息流和物流的三流融合。

智能工廠的運營思路強調以流程管理、數字監控、制度激勵、績效驅動為核心，通過工廠相關系統實時收集執層“人、機、料、法、環、測”等業務數據，實現數據驅動管理，提升企業運營管理能力，最終達成提質、增效、降本、降存的企業目標。

許昌裕同智能工廠案例分享

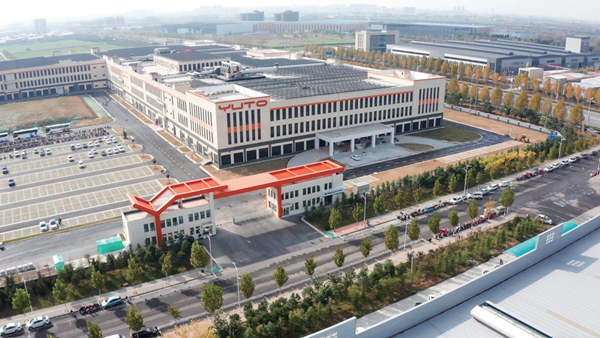

許昌裕同智能工廠于 2019 年底在老廠進行項目試點，并于 2020 年啟動新的智能制造產業園項目建置，園區占地面積約 187 畝（1畝≈ 666.67 ㎡），建筑面積約 20 萬㎡。經過兩年多的時間，于 2022 年上半年完成了全流程系統上線，實現了從原材料入庫到成品入庫的整個生產過程的智能化管理，導入了 MES、WMS、AGV、SCADA 以及 BI 等解決方案。在堅定不移的探索優化中，許昌裕同智能工廠項目于 2022 年 7 月獲得了“河南省智能工廠標桿”的榮譽，2023 年底入榜“國家級智能制造示范工廠”名單。

1.MES 系統功能與應用

許昌裕同智能工廠的 MES 系統功能豐富，涵蓋了安燈系統、質量管理、人員管理、物料管理、工單管理等多個方面。安燈系統能夠在工廠制程指標超標或異常時，通過系統推送到分級的責任人或責任單位，及時觸發生產異常通知，保障生產穩定。品質管理全面覆蓋首檢、抽檢、巡檢、批退等各檢測環節，確保產品質量。人員管理與嘉揚、C6 系統對接，實現人員上下崗及關鍵崗位的有效管理。物料管理與 SAP 相連，規范了收發料等操作。工單管理實現綁定、溯源、報工等功能，提高生產效率。此外，還有異常管理分級反饋、追蹤上報，能及時解決問題；在線返工有記錄防呆，全檢可統計不良并報警，報廢管理也規范有序。電子 SOP 在線展示，物料搬運能自動呼叫 AGV。線頭看板和車間看板以結果為導向，助力智能生產。

2.WMS 系統功能與應用

WMS 系統在許昌裕同智能工廠的庫存管理方面發揮了重要作用。該系統實現了庫存庫區實時展示，通過辦公室監控、AGV 調度、PDA采集等方式，使現場庫區情況一目了然，打通了 AGV 系統，實現了 AGV 調度，在裝配車間和印后車間高效運作。供應商打條碼后，PDA 收料能自動分配庫位、自動過賬，揀貨分貨、掃碼出庫等環節十分流暢。在原材料、半成品和成品管理上，系統對各環節進行精細化操作，涵蓋出入庫、盤點、呆滯管理等，實現了“原材料—半成品—成品”過程動態管理，數據實時透明化。

3.AOI 系統功能與應用

外觀缺陷智能檢測（AOI）系統在許昌裕同智能工廠中具有顯著優勢。它能夠快速檢測大量產品，效率極高；檢測過程可減少人為誤差，精度出色；還能進行數據記錄與分析，實現可追溯性，從而達到提質、增效、減員的效果。然而，該技術也面臨一些挑戰，如初始投入成本高，需要大量高質量數據；復雜缺陷檢測存在局限性，且對專業技術人才有較高要求。AOI 系統通過高分辨率攝像頭與光源配合采集圖像，經過處理、特征提取和缺陷識別等步驟，利用 AI 平臺完成建模判斷。檢測結果分為 OK和 NG，即正常流轉或自動剔除。同時，可對1# ～ 4# 線體進行數據分析，包括缺陷分析、趨勢分析等，以實現產品質量的改善。

4. 智能封箱碼垛系統功能與應用

智能封箱碼垛系統解決了每條線尾部需安排專人封箱碼垛，工作強度大、效率低下、現場擺放臟亂差的問題，成品經 FQC 檢測合格后，AGV 自動搬運到智能封箱碼垛區域，通過系統智能分析軟硬結合，自動推送到封箱碼垛線體上，再進行動態稱重檢測，自動封箱，依據外箱標簽和工單信息自動分揀，再將成品匯聚到原來的線體及工單，確保不混料、錯料及方便日后追溯，再按包規標準集中碼垛。高速碼垛機器人憑借算法優化堆疊策略，兩臺機器人可同時滿足近 30 條裝配線碼垛需求，隨后進行纏繞膜包裹加固。最后，系統自動掃描生成展板標簽，驅動 AGV 將成品棧板轉運至成品入庫區，實現高效物流配送，實現了成品下線、成重防呆、自動封箱、分揀、自動碼垛繞膜全流程自動化與無人化運作。

5. 全廠智能物流功能與應用

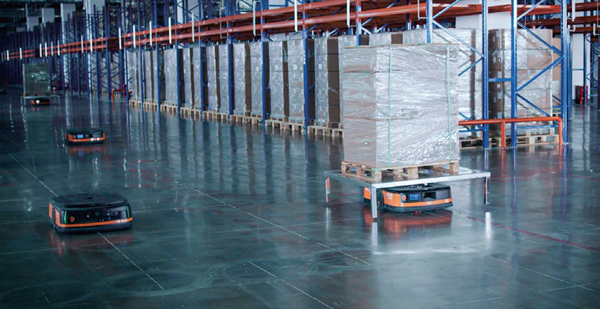

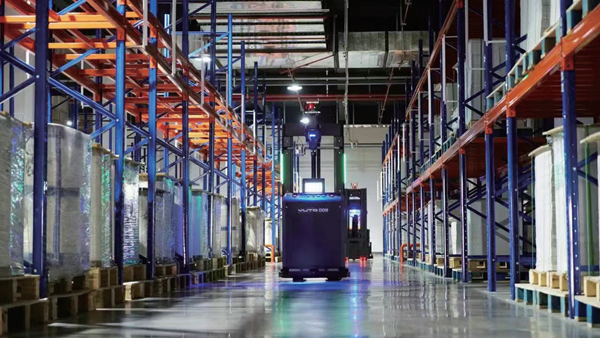

全廠智能物流導入跨樓層運輸，300 多臺AGV 機器人，一天最高搬運物流量達 3 萬趟左右，實現全廠物流搬運無人化。設有多個分揀區線路，涵蓋原材料進庫、成品進庫等環節，還有成品區、半成品區，配備報警 / 報表和實時看板。在物流運作上，實現了原材料、半成品、成品的自動出入庫，AGV 自動乘梯完成物料自動配送。與 MES、WMS、AGV 系統融合，達成了軟硬結合的無縫對接。物料管理實現系統化，入庫、收貨到盤點等各環節規范有序。成品自動出入庫、生產制程無人搬運，原材倉采用叉車式 AGV 出入庫，大大提高了物流效率，降低了人力成本。

數據驅動的多元化管理平臺構建

在智能工廠建設進程中，以數據為驅動的多元化管理平臺的構建至關重要。該平臺猶如工廠的“智慧大腦”，能夠?qū)崿F(xiàn)實時數據可視化管理，讓公司運營情況隨時隨地盡在掌握。監控中心作為平臺重要組成部分，可對工廠的能源消耗進行管理和監控，同時監視設備的運轉狀態，及時發現能源浪費和設備故障等問題，為工廠高效運行提供保障。移動終端、智能手機以及管理辦公室，讓管理者在任何時間、任何地點都能了解全廠狀況，如車間監控、制造品質、設備監控、經營分析和園區 7S 等方面的信息，大大提高了管理的時效性和靈活性，使管理者能快速做出決策，應對各種突發情況。

智能工廠項目實施的關鍵因素與誤區

裕同科技結合自身發展經驗，總結出印刷包裝企業智能化轉型過程中實施的關鍵因素及常見誤區。關鍵因素包括：高級主管的大力支持，雙方高階主管充分參與月會，確保項目在戰略層面得到重視和指導；項目成員積極參與，準時產出正確完整的數據文件，為項目順利推進奠定基礎；業務流程梳理需關鍵使用者部門主管支持，使項目貼合實際業務需求；制度和紀律執行嚴格，WBS（工作分解結構）與 Issue List（問題清單）及時解決問題，保證項目按計劃有序進行；需求變更管理慎重，避免隨意變更影響項目進度和質量；設立文檔管控中心，有效管理項目文檔，為項目成功實施提供保障。

智能工廠建設還存在 8 大“輕與重”的誤區，包括：重自動化而輕數字化，忽視數字化轉型帶來的數據價值挖掘與管理提升；重單機自動化，輕視系統柔性化，難以適應多樣化生產需求；重局部改造而輕整體優化，無法從整體上提升工廠運營效率；重單元系統應用，忽略整體規劃與系統集成，無法形成協同效應；重建設而輕運維，導致系統性能下降；重減人而輕整體管理價值，不利于整體管理水平提升；重信息系統應用，輕視數據價值體現和管理改善；重顯示度而輕實用性，忽略實際應用價值。

結語

“機器人＋印刷”模式在裕同集團的許昌裕同智能工廠項目中得到了成功的實踐應用，通過構建智能制造多維架構，以 MES系統為中心，實現全流程物流與信息流的打通和實時同步，以及在多個生產環節引入機器人技術，實現了生產過程的自動化、智能化和信息化，顯著提升了生產效率、產品質量和企業競爭力。然而，在智能工廠建設過程中也存在一些誤區和挑戰，需要企業在實踐中不斷總結經驗教訓，加以克服和解決。未來，隨著人工智能、大數據、物聯網等新興技術的不斷發展和應用，印刷包裝行業的智能化轉型將擁有更廣闊的發展空間和潛力。企業應繼續加大技術研發投入，深化智能化應用，推動印刷包裝行業向更高質量、更有效率、更加綠色的方向發展。
