不干膠標簽膠粘性能問題探究

標簽脫落、起翹、膠水溢出等問題是不干膠標簽粘合失效的具體表現(xiàn)，是用戶反饋最多的問題。這些問題嚴重影響了標簽的使用效果以及產(chǎn)品的外觀質(zhì)量，引起了生產(chǎn)企業(yè)的高度關(guān)注。本文總結(jié)了不干膠標簽粘合性能失效的原因，介紹了一些常見的失效案例以及解決方法，并在最后展望了不干膠標簽的技術(shù)發(fā)展趨勢。

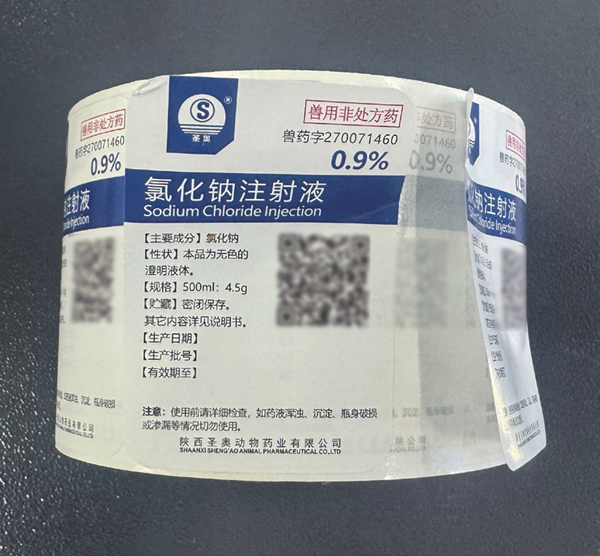

不干膠標簽是以紙張、薄膜或其他特殊材料作為面料、背面涂有粘合劑且以涂硅保護紙作為底紙的一種復合材料，具有使用靈活、方便快捷等特點，在日化領域和工業(yè)領域得到了廣泛的應用。在不干膠標簽的使用過程中，標簽脫落、起翹、膠水溢出等問題一直困擾著生產(chǎn)企業(yè)和用戶，嚴重影響著標簽的使用效果和產(chǎn)品的外觀質(zhì)量。

本文結(jié)合行業(yè)內(nèi)的常見案例，對不干膠標簽粘合性失效問題進行了分析，并提出了相應的解決方法。

粘合失效的核心成因

粘合失效材料適配性不足是首要問題。基材與膠粘劑不匹配會直接削弱粘合效果，例如熱熔膠接觸PVC瓶體后易發(fā)生化學反應，引發(fā)“油透”現(xiàn)象破壞粘合層結(jié)構(gòu)。PE、PP等薄膜材料表面張力若低于38dyn/cm，膠粘劑難以有效浸潤附著，導致標簽脫落。

材料力學性能缺陷同樣關(guān)鍵。純PE標簽在高速貼標（300瓶/min）時因抗拉伸強度不足，易起皺歪斜，間接引發(fā)粘合失效。工藝參數(shù)設置失當問題同樣不可忽視。覆膜壓強低于0.3MPa或張力波動超過15%，會導致粘合層分布不均、局部起翹；墨層未充分干燥時覆膜，膠粘劑與油墨混合后粘性顯著下降。

此外，環(huán)境控制疏漏也會加劇問題，例如印刷車間溫濕度未控制在20～25℃、50%～60%RH，易誘發(fā)材料形變與膠粘劑性能波動。環(huán)境與儲存因素直接影響長期穩(wěn)定性。高溫高濕環(huán)境（大于60℃）會軟化膠粘劑引發(fā)溢膠，而低溫（如-10℃）則會導致膠層脆化、附著力驟降。倉儲中卷材橫向堆放或復卷張力大于4N/cm2，易造成端面滲膠與材料形變，進一步削弱粘性。

常見問題及解決方案

解決不干膠標簽失效要從根本入手。材料適配性優(yōu)化是良好粘合的基礎，只有根據(jù)不同的基材特性，選擇適用的專用膠粘劑，才能充分發(fā)揮不干膠標簽的優(yōu)勢。例如，PVC瓶體需要選用丙烯酸酯類膠粘劑，才能有效避免化學反應所帶來的風險；曲面容器要采用高內(nèi)聚力乳液壓敏膠，才能適應容器可能發(fā)生的形變并增強標簽的附著力。對于低表面張力材料（如PE），可以通過電暈處理，將材料的表面能提升至42dyn以上，或通過涂布底油，來改善膠粘劑的附著力。

生產(chǎn)過程中的工藝參數(shù)對于標簽的粘合性能也有著重要影響，需要對其進行精細化調(diào)控。例如，要讓膠層分布得均勻，覆膜輥壓強需精準控制在0.3～0.5MPa；為避免墨層的干擾，延長標簽的干燥時間，要將機速降低至15～20m/min。同時，印刷車間需要保持恒溫恒濕，以減少環(huán)境波動對材料與膠粘劑造成影響。

不干膠標簽的卷材儲存要采用立式儲放，杜絕橫向擠壓；需要定期檢測復卷張力，并將其控制在2～4N/cm，防止?jié)B膠與形變。夏季加工熱熔膠材料時，環(huán)境溫度宜控制在21℃左右以抑制膠水拉絲和排廢帶標問題發(fā)生。

不干膠標簽的技術(shù)趨勢

隨著科學技術(shù)的發(fā)展，膠粘劑配方不斷取得突破，同時一些新型材料也被研發(fā)出來并得到推廣使用。這些新興技術(shù)為不干膠標簽的生產(chǎn)注入了活力，很多常見的標簽脫落、起翹、膠水溢出問題得到了解決，不干膠標簽性能得到持續(xù)提升。

某潤滑油使用的標簽在-10℃的低溫環(huán)境下的脫落率高達45%。這是由于標簽采用的膠粘劑在低溫環(huán)境下失效所導致。針對這個問題的解決方案是，更換耐低溫的膠粘劑以提高不干膠標簽的耐侯性能。于是，標簽生產(chǎn)企業(yè)將膠粘劑更換為低溫型的丙烯酸膠粘劑，并在其中添加了鄰苯二甲酸酯類耐寒增塑劑。更換膠粘劑后的不干膠標簽的附著力測試（ASTM D3330）合格率提升到了92%，有效解決了標簽的低溫脫落問題，滿足潤滑油用戶的使用需求。

新型材料在不干膠標簽生產(chǎn)領域的應用，能夠解決傳統(tǒng)不干膠標簽遇到的很多常見問題。例如，貼標過程中常見的標簽歪斜的問題，主要是標簽面材選用不當所導致，可通過更換材料來解決，使用PE/PP共擠材料替換純PE材料作為標簽面材，能顯著改善標簽歪斜問題。這種材料一面柔軟一面堅挺，有著獨特的單向可拉伸特性，生產(chǎn)出的不干膠標簽能夠完美適配高速貼標的需求，特別適合對材料挺度和柔軟度有要求的應用場景。使用后，不僅貼標合格率得到大幅提升，同時還消除了標簽溢膠和起翹的問題。

結(jié)語

新興技術(shù)和新型材料的應用大大提高了不干膠標簽的使用性能，降低了產(chǎn)品的不良率，提高了貼標效率，給企業(yè)帶來了顯著的經(jīng)濟效益。標簽生產(chǎn)企業(yè)既要在生產(chǎn)上精益求精，合理選用面材和專用膠粘劑，精確控制各項工藝參數(shù)和環(huán)境的溫濕度，采用合理的儲存方式，同時還要時刻關(guān)注行業(yè)的最新技術(shù)，并將其運用到實際生產(chǎn)中。
